LAVA COMPUTER MFG, INC. COMPLETE-550
| Data Bus: | 16-bit ISA |
| Size: | Half-length, Full-height card |
| Hard drives supported: | Two IDE (AT) Interface drives |
| Floppy drives supported: | Two 360KB, 720KB, 1.2MB, or 1.44MB drives |

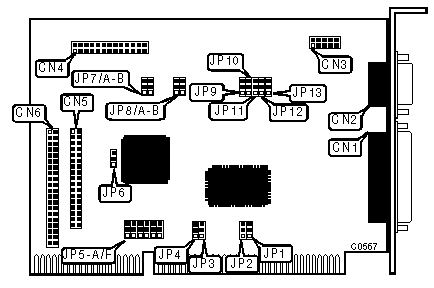

| CONNECTIONS |
| Function | Location |
| DB-25 female connector-parallel port 1 | CN1 |
| DB-9 male connector-serial port 1 | CN2 |
| 10-pin connector-serial port 2 internal | CN3 |
| 26-pin connector-parallel port 2 internal | CN4 |
| 34-pin data cable connector-floppy drive internal | CN5 |
| 40-pin connector IDE (AT) Interface internal | CN6 |
| USER CONFIGURABLE SETTINGS |
| Function | Location | Setting |
| » | Parallel port 1 enabled. | JP11 | Pins 2 & 3 closed |
| | Parallel port 1 disabled. | JP11 | Pins 1 & 2 closed |
| » | Floppy drive enabled. | JP12 | Pins 2 & 3 closed |
| | Floppy drive disabled. | JP12 | Pins 1 & 2 closed |
| » | Hard drive enabled. | JP13 | Pins 2 & 3 closed |
| | Hard drive disabled. | JP13 | Pins 1 & 2 closed |
| PRIMARY PARALLEL PORT ADDRESS SELECT |
| Function | JP10 |
| LPT1 | Pins 2 & 3 closed |
| LPT2 | Pins 1 & 2 closed |
| ALTERNATE PARALLEL PORT ADDRESS SELECT |
| Function | JP9 |
| LPT1 | Pins 2 & 3 closed |
| LPT2 | Pins 1 & 2 closed |
| SERIAL PORT 2 CONFIGURATION |
| COM | JP8/A | JP8/B |
| » | COM1 | Pins 1 & 2 closed | All open |
| | COM2 | Pins 2 & 3 closed | All open |
| | COM3 | All open | Pins 1 & 2 closed |
| | COM4 | All open | Pins 2 & 3 closed |
| SERIAL PORT 1 CONFIGURATION |
| COM | JP7/A | JP7/B |
| » | COM2 | Pins 2 & 3 closed | All open |
| | COM1 | Pins 1 & 2 closed | All open |
| | COM3 | All open | Pins 1 & 2 closed |
| | COM4 | All open | Pins 2 & 3 closed |
| PRIMARY SERIAL PORT INTERUPT SELECT |
| IRQ | JP5/A | JP5/B | JP5/C | JP5/D | JP5/E | JP5/F | JP4 | JP3 |
| IRQ2 | All open | All open | All open | All open | All open | 2 & 3 | All open | All open |
| IRQ3 | All open | All open | All open | All open | All open | All open | All open | 2 & 3 |
| IRQ4 | All open | All open | All open | All open | All open | All open | 2 & 3 | All open |
| IRQ5 | All open | All open | All open | All open | 2 & 3 | All open | All open | All open |
| IRQ10 | All open | All open | All open | 2 & 3 | All open | All open | All open | All open |
| IRQ11 | All open | All open | 2 & 3 | All open | All open | All open | All open | All open |
| IRQ12 | All open | 2 & 3 | All open | All open | All open | All open | All open | All open |
| IRQ13 | 2 & 3 | All open | All open | All open | All open | All open | All open | All open |
| Note: Pins designated are in the closed position. |
| ALTERNATE SERIAL PORT INTERUPT SELECT |
| IRQ | JP5/A | JP5/B | JP5/C | JP5/D | JP5/E | JP5/F | JP4 | JP3 |
| IRQ2 | All open | All open | All open | All open | All open | 1 & 2 | All open | All open |
| IRQ3 | All open | All open | All open | All open | All open | All open | All open | 1 & 2 |
| IRQ4 | All open | All open | All open | All open | All open | All open | 1 & 2 | All open |
| IRQ5 | All open | All open | All open | All open | 1 & 2 | All open | All open | All open |
| IRQ10 | All open | All open | All open | 1 & 2 | All open | All open | All open | All open |
| IRQ11 | All open | All open | 1 & 2 | All open | All open | All open | All open | All open |
| IRQ12 | All open | 1 & 2 | All open | All open | All open | All open | All open | All open |
| IRQ13 | 1 & 2 | All open | All open | All open | All open | All open | All open | All open |
| Note: Pins designated are in the closed position. |
| PRIMARY PARALLEL PORT IRQ SELECT |
| IRQ | JP1 |
| IRQ7 | Pins 2 & 3 closed |
| IRQ5 | Pins 1 & 2 closed |
| ALTERNATE PARALLEL PORT IRQ SELECT |
| IRQ | JP2 |
| IRQ7 | Pins 2 & 3 closed |
| IRQ5 | Pins 1 & 2 closed |
| ALTERNATE PARALLEL PORT DIRECTION SETTING |
| Function | JP6 |
| » | Unidirectional | Pins 2 & 3 closed |
| | Bi-directional | Pins 1 & 2 closed |
| Note: The primary parallel port is always Uni-directional. |
